戶外藍牙音箱IP67防水性能測試
運動和音樂已經成為人們生活中必不可缺的兩件事， 無論是出游還是戶外運動的時候我們都喜歡與音樂為伴，所以體積小巧、便攜、音質好、具備防水功能的戶外藍牙音箱就成了很多人的選擇,為你的戶外活動增添樂趣。
基于以上對于藍牙音箱來說，不管是日常居家還是運動使用，防水性能則是藍牙音箱的一個關鍵指標，高級別的防水，則意味著藍牙音箱使用環境不受限制，游泳池、小溪、山谷、海岸、浴室等這些有水的地方都可以使用。氣密檢測設備
說到防水，其中還有一個誤區，就是大多數人不知道防水和防濺的區別。其實，IP4只是達到了防濺的級別，IP5以上才算的上真正的防水，只有IP7以上的音箱才可以直接浸沒在水中對級對照表如下圖
因此戶外藍牙音箱的防水檢測也被各大廠家列為重點管控指標。
對于藍牙音箱的防水檢測同樣有兩種方法，一種是通過浸水的方式來觀測產品是否產生氣泡，以此來判斷產品的防水性能；另一種是通過使用氣密性測試儀器檢測壓縮空氣的壓力變化來判斷產品防水性能。測試系統如下圖所示 :密封測試設備
但是像藍牙音箱這類電子產品，一旦進水，就會損壞內部的喇叭及發聲元器件，對產品會造成難以修復的問題，所以生產商大多數只會研發選擇使用FBO AL300系列真水浸泡設備來做真水浸泡驗證; 生產線品質管控則會使用FBO AL600系列氣密性檢測儀加測試工裝來檢測藍牙音箱耳機防水性能。氣密檢測設備

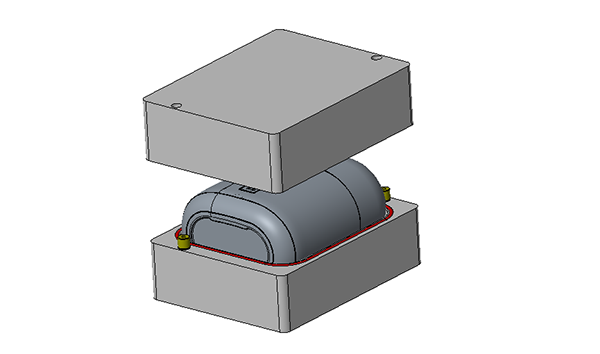

本案例客戶的藍牙音箱防水性能測試為IP67等級要求，配套于氣密性檢測設備使用的藍牙音箱外壓式測試模具如下圖:

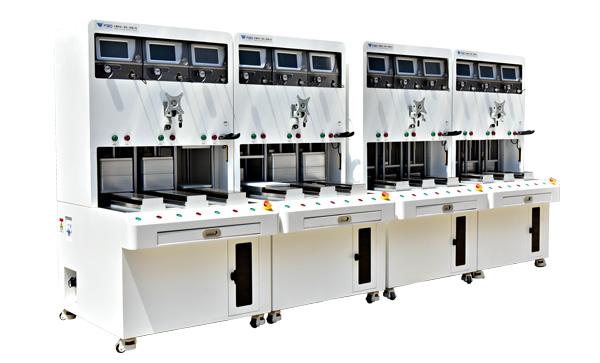

三工位集成式AL600氣密性檢測儀+落地式工裝集成如下圖:
AL600氣密性檢測儀參數設置和測試操控如下：
1.測試壓力：13KPa（模擬產品在水深1米的時候的測試壓力）
2.允許泄漏量上限：0.08KPa (相當于80Pa)
3.測試數據：進氣時間2S，穩壓時間1S，測試時間3S，排氣時間2s, 整個測試過程8秒即可完成。
4.設置好測試參數后，即可將藍牙音箱放置在測試模具中進行檢測。
測試步驟: 將藍牙音箱待測產品放置在夾具中，按下工裝的開始按鈕，氣缸自動下壓將密封圈壓緊,側位氣缸實現密封，啟動對應工位的AL601MP氣密性測試儀依據設定好的參數實現自動檢測。屏幕顯示待測產品的泄漏值，同時報警指示燈提示合格與否。檢測結束氣缸自動抬起，作業員取出產品,交替再進行下一輪測試。
