Type-C接口IP67防水等級測試
USB Type-C簡稱Type-C，是USB接口的一種，憑借更精巧設計、更快傳輸速度和更大電力傳輸效率，而廣受歡迎。其雙面插（永遠插不反）功能，也讓用戶享受了極大的便利。有人說Type-C是未來更適應發展趨勢的產品，有著巨大市場空間。由于其產品特性，對于Type-C接口的防水特性性能非常高，若防水性不好，則將發生漏電危險。直接威脅使用者的生命安全。目前Type-C的防水檢測方式有實驗室真水浸泡法和在線空氣氣密性檢測兩種方法.

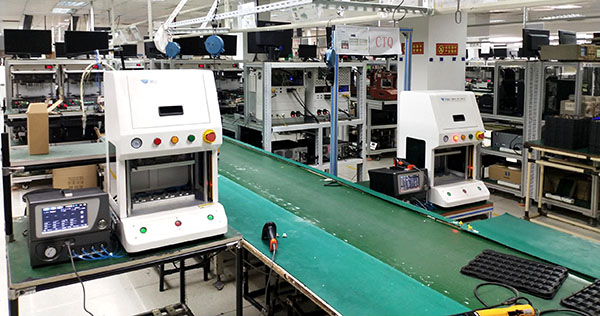

本客戶案例的Type-C產品防水測試等級為IP67 , 采用AL604MP四通道氣密性測試儀+AF104桌上型工裝對四個Type-C產品同時進行防水氣等級的氣密性能檢測,做到產能最大化,如下圖示:真空檢漏儀

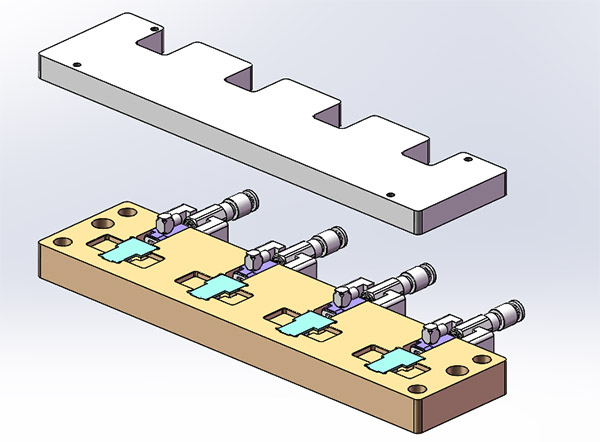

配套于氣密性檢測設備AF104工裝使用的Type-C封堵式測試模具, 采用四工位氣動封堵Type-C口,并利用密封圈進行半密封檢測如下圖:
因?yàn)镮P67標準為水深度為1米（10kPa左右）。一般測試時會提高壓力，在15-20kPa壓力下, 進行防水性能測試.
AL600氣密性檢測儀參數設置和測試操控如下：
1.測試壓力：10.5~15KPa（模擬產品在水深1米的時候的測試壓力）
2.允許泄漏量上限：0.05KPa (相當于50Pa)
3.測試數據：進氣時間2S，穩壓時間2S，測試時間5S，排氣時間1s, 整個測試過程10秒即可完成。
4.設置好測試參數后，即可將Type-C待測產品放置在測試模具中進行檢測。
測試步驟: 將Type-C待測產品放置在夾具中，按下工裝的開始按鈕，氣缸自動下壓將密封圈壓緊,側位氣缸實現密封，啟動AL604MP氣密性測試儀依據設定好的參數實現自動檢測。屏幕顯示待測產品的泄漏值，同時報警指示燈提示合格與否。檢測結束氣缸自動抬起，作業員取出產品,再進行下一輪測試.密封檢測儀
