攝像鏡頭的防水氣密性測試
鏡頭是相機、電影攝影機、放映機用以生成影像的光學部件，可將我們生活中的一些美好風光、畫面記錄拍攝下來，同時也可以做為看護攝像頭看家護院、觀察廠房、街道、花園等室外場景。因此消費者對鏡頭具有良好的防水能力，可以抗風吹雨打的要求非常高。氣密性檢漏設備
基于以上鏡頭防水氣密性測顯的尤為重要, 因?yàn)殓R頭的防水性能氣不好，就容易在特殊天氣下進入水汽從而出現故障，導致鏡頭或攝像頭內部芯片損壞不可使用等情況。密封性檢測儀
本客戶案例為攝像頭鏡頭的IPX7級防水等級的測試

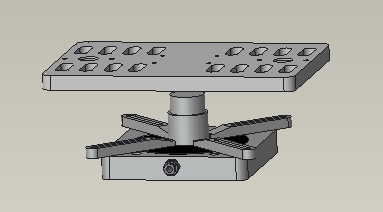

測試夾具實物圖如下:
測試夾具難點:
1.因?yàn)閿z像頭鏡頭整體呈圓柱體，體積小巧，整體呈不規則的形狀，表面使用黑色的防水性殼料進行包裹，攝像頭鏡頭表面光滑，前端是使用圓形的鏡面做成的鏡頭，背面是連接攝像頭的旋扣；
2.攝像頭鏡頭表面的密封程度較高，這樣的外形無法使用直接往內部充入氣體的檢測方法，容易因無法固定而出現檢測結果出現偏差的情況。真空檢漏儀
解決辦法:
1.依據攝像頭鏡頭的形狀定制一個定位可調模具工裝，根據鏡頭的外形、直徑、大小、需檢測的地方來進行卡位；

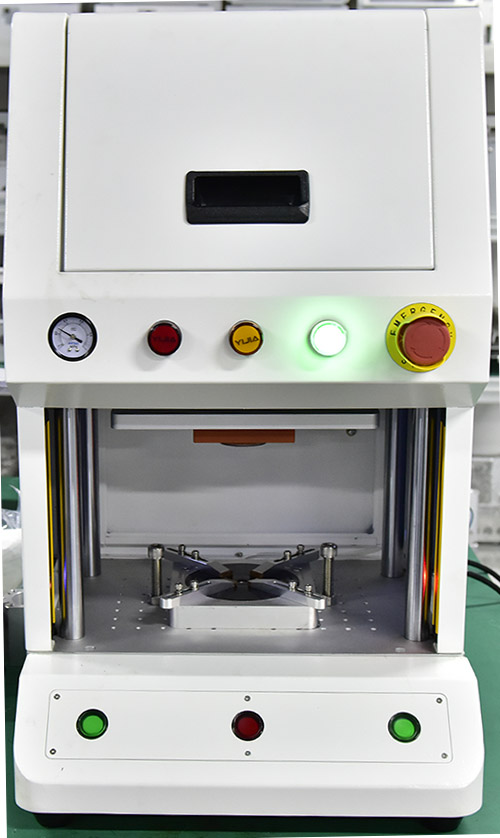

2.將攝像鏡頭朝上放置進模具中，下方連接的圓孔往下放置卡位，此時上下模具進行閉合形成一個密閉的空間，與AL601MP氣密檢測儀連接；
3.在檢測中，AL601MP氣密檢測儀往攝像頭內部充氣。如果攝像鏡頭是不密封的，出現漏氣的現象，這時儀器中泄漏值顯示數據也越來越大，同時壓力值下降。這時候就能夠判定攝像鏡頭是否漏氣，儀器測試結果也會顯示出FAIL，意味氣密檢測不通過。如果測試的攝像鏡頭不漏氣，充氣后工裝模具里面的氣體就會處于恒定的狀態，儀器上面所顯示的壓力值與泄漏值也是穩定的，儀器測試結果則顯示PASS字樣，表示氣密性檢測通過。
