雙工位手機防水等級(IPXX)氣密性測試
隨著我們步入萬物互聯(IoE：Internet of Everything)時代,我們就已經離不開手機了?；旧纤腥硕际菣C不離手，不管是吃飯、上廁所還是等車，很多人都是捧著手機在玩，氣密性測試儀既然我們使用手機的頻率變高了，那么使用手機時發生的意外情況也會隨之而來。比如手機進水、如果沒有防水功能一旦碰到水基本上就報廢了，手機防水合格率一直都是手機制造商的頭等問題，因此手機防水等級檢測受到了廣泛關注。在此背景催生了氣密性檢測儀,又名泄漏檢測儀，等新興檢測高新技術,從而無需通過泡水檢測手機防水性能進入手機IPX防水等級的氣密性新時代。氣密檢測設備

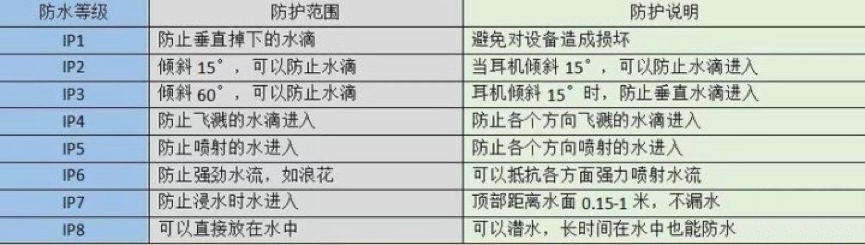

IPX防水等級對照表:
本客戶案例的手機防水等級測試為IPX7采用一拖二落地交替式測試工裝。

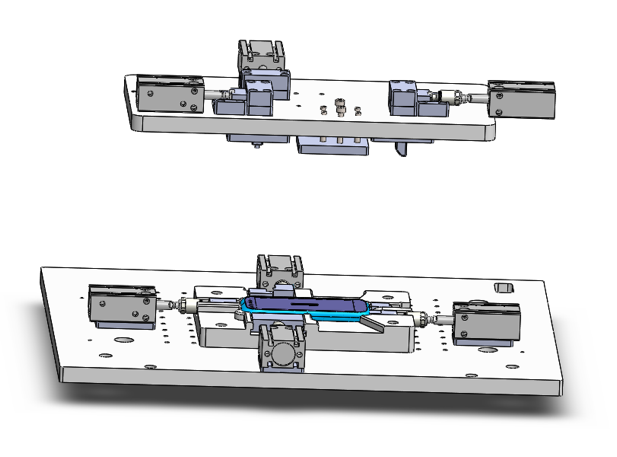

測試夾具與工裝如下圖:氣密性測試設備
AL600氣密性檢測儀參數設置和測試操控如下：
1.測試壓力：13KPa（模擬產品在水深1米的時候的測試壓力）
2.允許泄漏量上限：0.08KPa (相當于80Pa)
3.測試數據：進氣時間2S，穩壓時間1S，測試時間3S，排氣時間2s, 整個測試過程8秒
即可完成。
4.設置好測試參數后，即可將手機放置在測試模具中進行檢測。氣密性檢測儀
測試步驟: 將手機待測產品放置在夾具中，按下工裝的開始按鈕，氣缸自動下壓將密封圈壓緊,側位氣缸實現密封，啟動對應工位的AL601MP氣密性測試儀依據設定好的參數實現自動檢測。屏幕顯示待測產品的泄漏值，同時報警指示燈提示合格與否。檢測結束氣缸自動抬起，作業員取出產品,交替再進行下一輪測試。
