測試工裝之于氣密性檢測設備的重要性
為什么需要測試工裝?
因為很多需要做氣密性檢測的產品是沒有充氣孔的，需要在產品外圍包裹氣體進行測試，或者抽負壓，所以需要為產品做相應的工裝及模具。防水測試儀

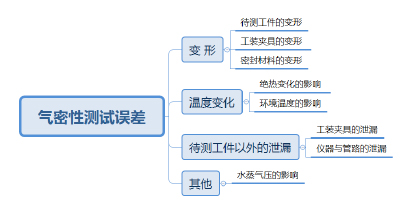

氣密性檢測系統的測試誤差來源:
待測工件容積變化導致的誤差
橡膠密封材料的微動造成待測工件的膨脹變形 氣管的膨脹氣路切換閥與密封件的微動等……
溫度變化導致的誤差
待測工件與夾具的溫度差內部空氣的升溫（絕熱 變化）待測工件、夾具的潮濕（氣化熱） 周圍溫度的變化, 測試回路中的電磁閥發熱等……密封性檢測儀
因待測工件以外的泄漏導致誤差
夾具緊密密封部位的泄漏, 氣管接頭等部位的泄漏, 夾具、測試品的內部泄漏等……
測試工裝制作的注意事項:
1. 外部泄漏和內部泄漏除了密封夾具的外泄漏，還應盡量防止內泄漏;
2. 包覆式測試工裝的內容積越小，越能在較短的時間內獲得高精度的泄漏測試,因此設計時盡可能往容腔內部添加填充物;
3. 泄漏測試時密封墊的微小變形, 和夾緊后密封墊狀態的變動都會引起內壓的變化，從而對測試結果產生較大的影響;

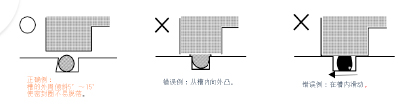

4. O形密封圈采用受內壓時, O形密封圈不向外側膨脹的溝槽設計(如后圖);
5. 平密封墊很難防止夾緊后的密封墊不變形, 在夾具或汽缸的端面設置擋塊比較有效;
6. 與浸水目測檢査夾具并用時, 有時浸過水的測試品或夾具因溫度的變化會暫時影響泄漏測試精度;
7. 在1臺裝置中使用多臺測試儀時, 應使每個測試工件的夾緊機構氣路互不干擾，獨立工作;
8. 同時測試多個獨立部分的泄漏時應防止排氣干擾;防水檢測儀
9. 測試工件會產生變形時應使用防止變形的擋塊。
密封參考:
O形圈的構造應設計成不因變形而引起容積變化等,另外工裝夾具松開時，O形圈不能脫落;
加壓時，O形圈不可在槽內松動;
Ｏ形圈不能被卡住;
Ｏ形圈槽在加壓的反側應有斜度;
O形圈槽的合理設計;
壓扁量應為Ｏ形圈直徑的15～20％;
槽的斜度為５度左右。
密封材的退避槽參考:

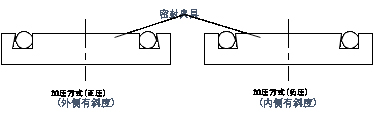

為了確保密封O型圈能夠可靠地固定在上下夾具上，O型圈受壓時需要有退避槽如下圖。
夾緊,密封參考:
對于平面密封墊，夾緊后為了使工件的金屬面與夾具相接觸應增設限位銷;方博科技
密封線條與O型圈一樣，當陷入槽內后可減少容積變化。此時為防止密封條被卡，需要有退避槽。
