汽車零部件之汽車電加熱后視鏡防水等級氣密性檢測方案
雨天，左右兩個后視鏡和側窗掛水，非常的影響后視情況，給司機行車帶了不小的麻煩。白天或者小雨的情況還好，晚上的話，后邊的車燈打過來，觀察后邊的路況就更為麻煩，拐個彎變個道就得小心翼翼。因此采用電加熱后視鏡,通過加熱后視鏡來蒸干表面的水汽成為汽車后視鐿的標配。
電加熱后視鏡一旦進水，就會發生漏電短路問題。汽車工程師當然會考慮這個問題。因此對電加熱后視鏡的防護級別達到了IP67級，IP指防護安全級別，IP后的第一個數字為固態防護等級，第二個數字為液態防護等級。固體防護等級有7個等級，用0-6分別表示；液體防護等級有9個等級，用0-8分別表示詳見下表:
防塵等級 | 防水等級 | ||
0 | 沒有保護 | 0 | 沒有保護 |
1 | 防止大的固體侵入 | 1 | 水滴滴入到外殼無影響 |
2 | 防止中等大小的固體侵入 | 2 | 當外殼傾斜到 15 度時，水滴滴入到外殼無影響 |
3 | 防止小固體進入侵入 | 3 | 水或雨水從 60 度角落到外殼上無影響 |
4 | 防止物體大于 1mm 的固體進入 | 4 | 液體由任何方向潑到外殼沒有傷害影響 |
5 | 防止有害的粉塵堆積 | 5 | 用水沖洗無任何傷害 |
6 | 完全防止粉塵進入 | 6 | 可用于船艙內的環境 |
7 | 可于短時間內耐浸水（1m） | ||
8 | 于一定壓力下長時間浸水 | ||
如何對電加熱后視鏡進行防護級別檢測呢？
案例客戶的電加熱后視鏡防水性能測試要求為IP67等級，采用方博科技(FBO)的 AL602氣密性檢測儀加測試工裝來檢測電加熱后視鏡防水性能.

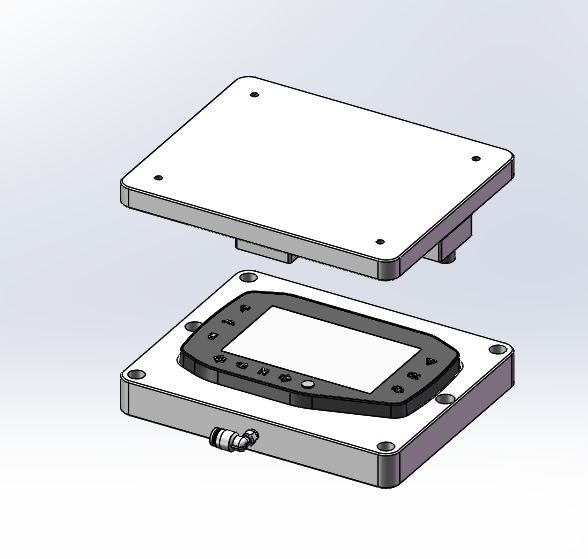

配套于氣密性檢測設備使用的電加熱后視鏡外壓式測試模具如下圖:
二工位集成式AL602氣密性檢測儀+落地式工裝集成如下圖:
AL602氣密性檢測儀參數設置和測試操控如下：
1.測試壓力：13KPa（模擬產品在水深1米的時候的測試壓力）
2.允許泄漏量上限：0.05KPa (相當于50Pa)
3.測試數據：進氣時間2S，穩壓時間1S，測試時間3S，排氣時間2s, 整個測試過程8秒即可完成。
4.設置好測試參數后，即可將電加熱后視鏡放置在測試模具中進行檢測。
測試步驟: 將電加熱后視鏡待測產品放置在夾具中，按下工裝的開始按鈕，氣缸自動下壓將密封圈壓緊,側位氣缸實現密封，啟動對應工位的AL602MP氣密性測試儀依據設定好的參數實現自動檢測。屏幕顯示待測產品的泄漏值，同時報警指示燈提示合格與否。檢測結束氣缸自動抬起，作業員取出產品,交替再進行下一輪測試。
